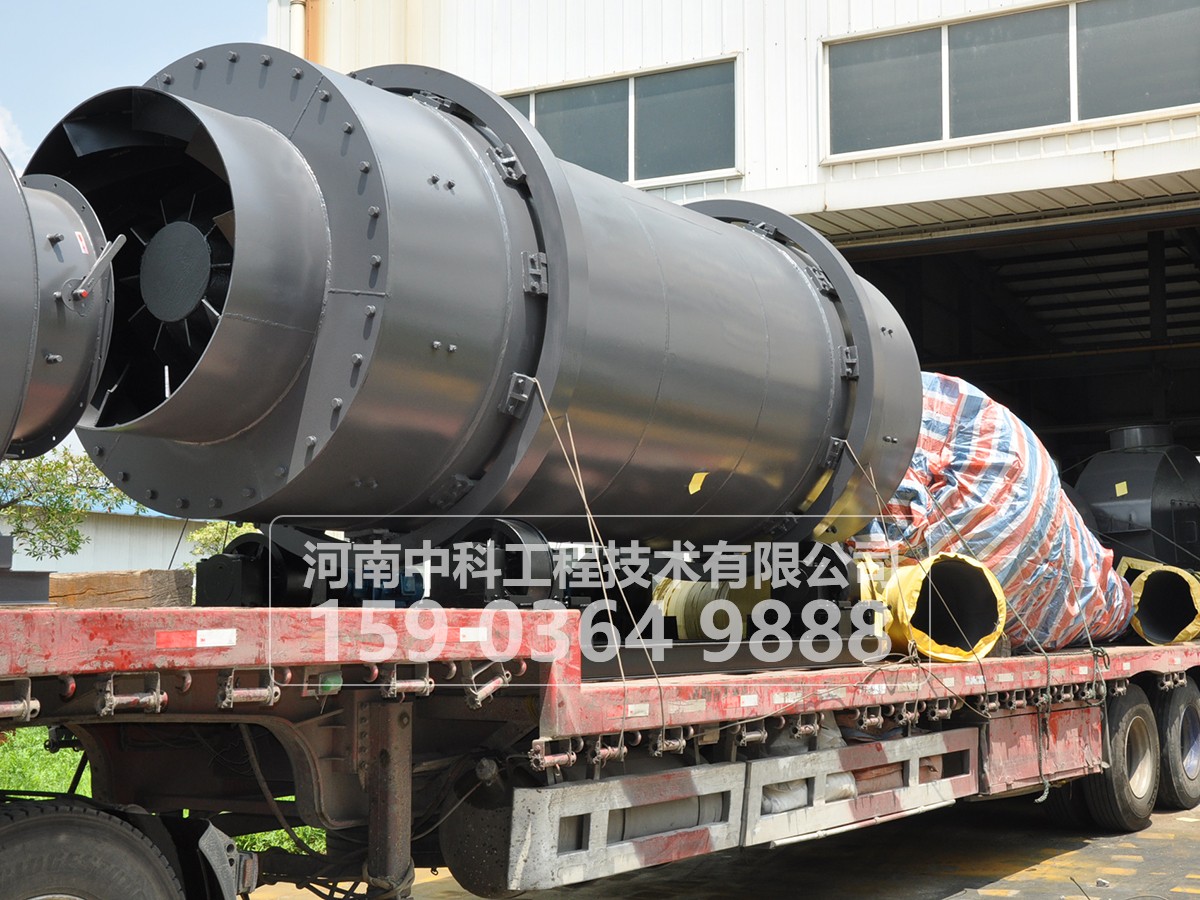

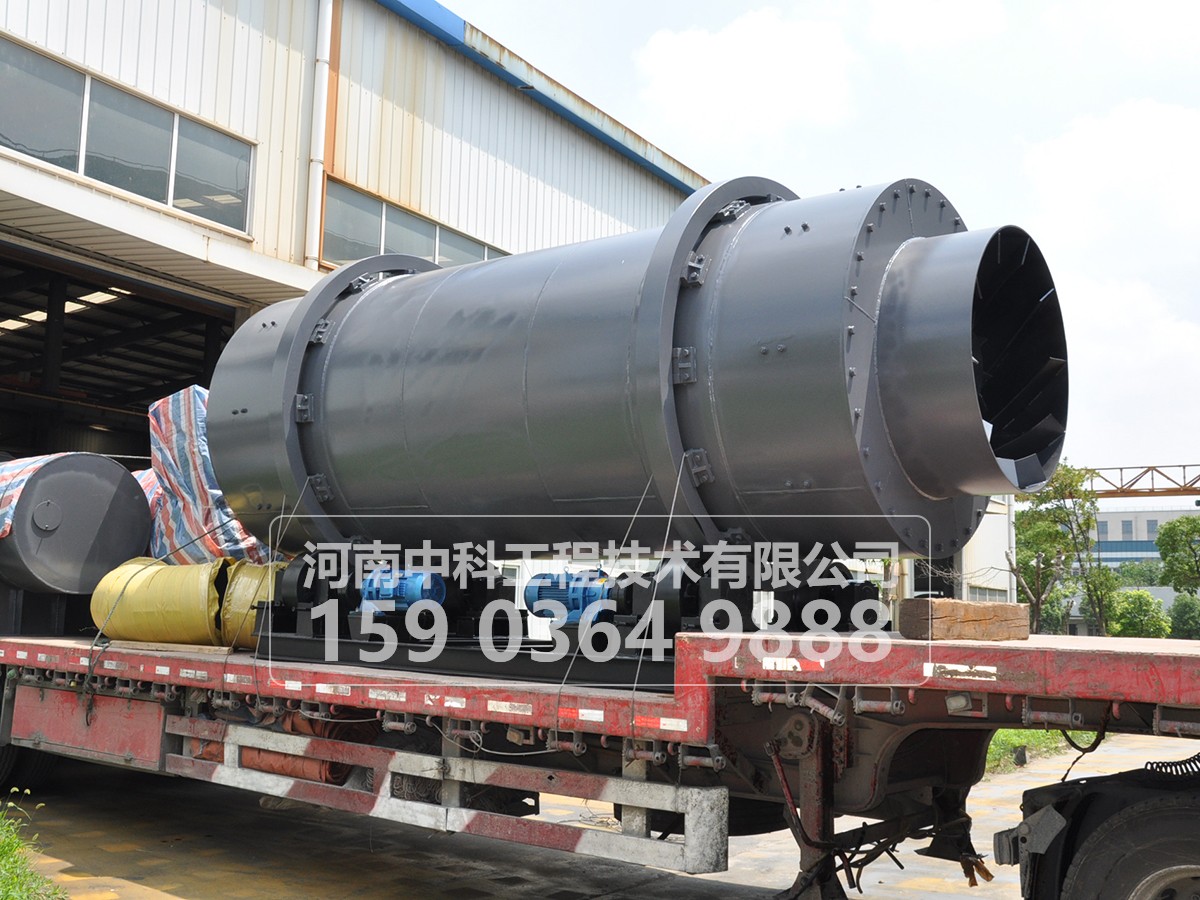

三筒烘干机

       三筒烘干机是在单筒回转式烘干机基础上改进的节能产品,这种烘干机受到多个行业的认可,取得了良好的效果,这种设备是在单筒烘干机内部进行改造,增加入机前湿料的预烘干和延长湿料在机内烘干时间,再加上密封、保温以及合理的配套措施,使烘干机生产能力与原单筒式烘干机相比,效率大大的提高了,技术先进、运行参数合理,操作简单可行,广泛应用于各个行业的矿渣以及其它混合材料的烘干,设备在这些行业中发挥着重要的作用,在原有设备上使用的是多筒,物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用,烘干机热效率高,节能效果显著,重要的不同点在于此种烘干机出口温度较低,有利于延长尾部除尘系统的使用寿命。

全国24小时咨询电话:15921372255


  • 三筒烘干机
  • 三筒烘干机
  • 三筒烘干机

产品详情

适用范围

       三筒程烘干机主要用于烘干湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂;建材水泥行业用的高炉矿渣;小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1-0.5%以下。进入烘干机内的物料以不粘筒壁及杨料板为宜。进入烘干机内热交换的气体温度不宜高于750摄氏度,如有特殊要求高温烘干,烘干机的入口处内筒及杨料板可用耐热钢板制造。

三筒烘干机工作原理
    三筒烘干机的运动过程是这样实现的:被烘干的物料由入料端喂入烘干机内筒,内筒内部设有许多螺旋状扬料板。通过筒体的回转,物料被扬料板不断的扬起并作纵向运动。物料到达内筒的尾端因自重的作用落入中筒,通过中筒内的反向螺施扬料板的作用,物料进一步被烘干并向进料端运动,直到中筒前端。并在重力作用下落入外筒。通过外筒导向板、扬料板,在筒体回转作用下物料继续烘干并向前运动,直到外筒底端卸出。

       三筒三回程烘干机主体的三个同心圆筒内,设有不同数量、不同角度的曲面螺旋状扬料板,每个筒体的端部设有导向板。烘干机的主体通过一个减速电机带运小齿轮驱动销轮,使烘干机绕中心转动。待烘干机的湿物料经喂料设备,入料管喂入内筒的入料端,湿物料通过螺旋导向板迅速推向螺旋扬料板,随着筒体的旋转,设在三个筒内的螺旋式扬料板使物料被举升的同时,不断的翻滚、抛散并作纵向运动。与此同时从热源来的热气流,先后进入内筒、中筒、外筒与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快,筒体的钢板、扬料板首先受热,然后又把热量以传导和辐射的方式传给物料,物料受热后温度升高,当温度升高到水分蒸发的温度时,水蒸汽从物料中分离出来,随烟尘经除尘器后排入大气中,从而达到物料烘干的目的。

规格zui大直径(m)有效长度(m)处理能力(t/h)转速r/min功率 kw
河沙粉煤灰矿渣
S62031.61.82-31-22-33-103
S6205224-52-34-53-104
S62102.22.58-104-58-103-105.5
S62152.52.812-156-812-153-1011
Ф2×3238-124-68-123-103×2
Ф2×52512-156-812-153-105.5×2
Ф2.2×4.52.24.515-188-1015-183-105.5×2
Ф2.5×52.5520-2510-1320-253-104×4
Ф2.5×62.5625-3013-1525-303-105.5×4
Ф2.8×62.8630-3515-1830-353-107.5×4
Ф3×63635-4018-2035-403-107.5×4
Ф3×73740-4520-2340-453-1011×4
Ф3.2×73.2745-5023-2545-503-1011×4
Ф3.2×83.2850-5525-2850-553-1011×4
Ф3.6×83.6855-6028-3055-603-1015×4
Ф3.8×93.8960-7030-3560-703-1015×4
Ф4.0×1041070-10035-5070-1003-1018.5×4
Ф4.2×8.54.28.580-10040-5080-1003-1018.5×4
